欢迎访问镇江市正大工具有限公司官方网站!
您的位置首页>>新闻中心

不同的金属材料,切削起来有什么不同?

发布时间:2019-4-26 15:42:50    来源:www.fjlgs.com    作者:镇江市正大工具有限公司

在金属切削加工中,会有不同的工件材料,不同的材料其切削形成与去除特性各不相同,我们怎么来掌握不同材料的特性呢?ISO标准金属材料分为6种不同的类型组,每种类型在可加工性方面都具有独特的特性,本文将分别对它们进行总结。

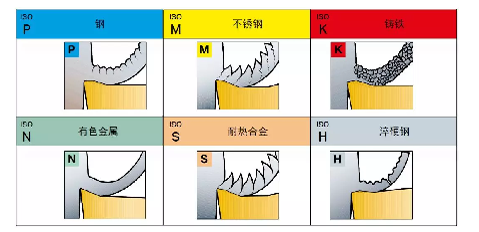

金属材料分为6大类:

(1)P-钢

(2)M-不锈钢

(3)K-铸铁

(4)N-有色金属

(5)S-耐热合金

(6)H-淬硬钢

不同材料的切削特性

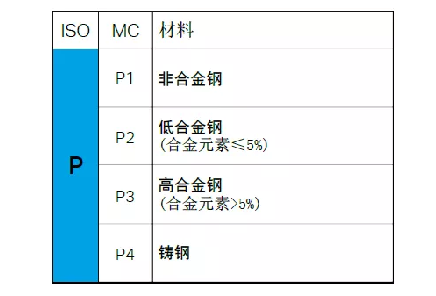

01-P



什么是钢?

- 钢是金属切削领域中最大的材料组。

- 钢可以是非淬硬钢或调质钢 (硬度达400HB)。

- 钢是一种以铁 (Fe) 元素为主要成分的合金。它通过熔炼过程制造而成。

- 非合金钢的碳含量低于0.8%,只有Fe而没有其他合金元素。

- 合金钢的碳含量低于1.7%,加入了合金元素,如Ni、Cr、Mo、V、W等。





在金属切削范围内,P组是最大的材料组,因为它涵盖了几个不同的工业领域。

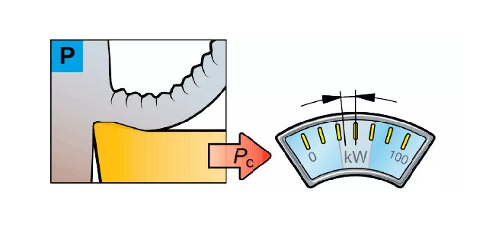

材料通常为长切屑材料,能够形成连续、相对均匀的切屑。具体的切屑形式通常取决于碳含量。

– 含碳量低 = 坚韧的粘性材料。

– 含碳量高 = 脆性材料。



加工特性:

- 长切屑材料。

- 切屑控制相对容易、平稳。

- 低碳钢有粘性,需要锋利的切削刃。

- 单位切削力kc:1500–3100 N/mm2

- 加工ISO P材料需要的切削力及功率,都在有限值范围内。

 02-M不锈钢





什么是不锈钢?

- 不锈钢是带有最少11–12%铬的合金材料。

- 碳含量通常很低 (低至最大0.01%)。

- 合金主要是Ni (镍)、Mo (钼) 和Ti (钛)。

- 在钢表面形成一层致密的Cr2O3,使其耐腐蚀。





在M组中,大部分应用都属于石油和天然气、管件、法兰、加工行业以及制药行业。

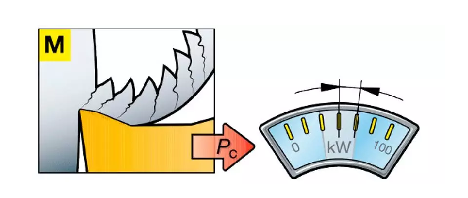

材料形成不规则的薄片状切屑,与普通钢材相比,其切削力更高。不锈钢有许多种不同的类型。断屑性能 (从容易到几乎无法断屑) 因合金特性和热处理的不同而不同。



加工特性:

- 长切屑材料。

- 切屑控制在铁素体中相对平顺, 在奥氏体和双相中较困难。

- 单位切削力:1800-2850 N/mm2

- 加工时产生高切削力、积屑瘤、热量和加工硬化。

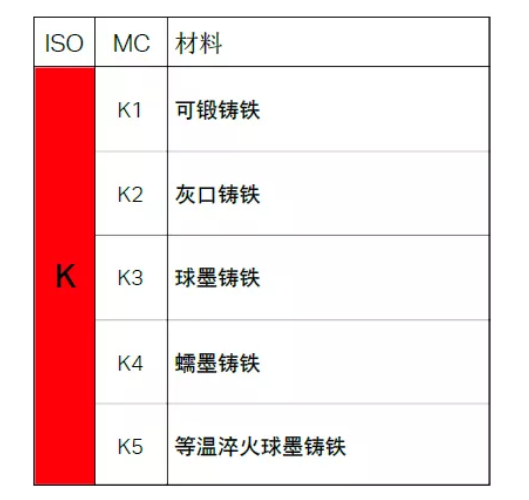

03-K铸铁



什么是铸铁?

- 铸铁有3种主要类型:灰口铸铁 (GCI)、球墨铸铁 (NCI) 和蠕墨铸铁 (CGI)。

- 铸铁以Fe-C为主成分,带相对高的硅含量 (1–3%)。

- 碳含量超过2%,这是C在奥氏体相中最大的溶解度。

- Cr (铬)、Mo (钼) 和V (钒) 加入形成碳化物,增加了强度和硬度,但降低了机械加工性。





K组主要应用在汽车部件、机器制造业和炼铁业。

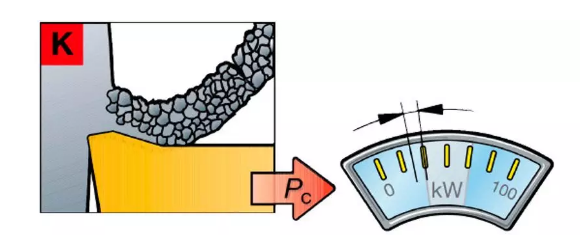

材料的切屑成形有所不同,从近似粉末状的切屑到长切屑。加工该材料组所需的功率通常较小。

注意,灰口铸铁 (通常切屑近似粉末状) 与球墨铸铁之间差别很大,后者的断屑许多时候比较类似于钢。



加工特性:

- 短切屑材料。

- 在所有工况下都具有良好的切屑控制。

- 单位切削力:790-1350 N/mm2

- 以较高速度加工会产生磨料磨损。

- 中等切削力。





04-N有色金属



什么是有色金属材料?

- 这一类包含有色金属、硬度低于130 HB的软金属。

- 含近22%硅 (Si) 的有色金属 (Al) 合金组成其中最大的部分。

- 铜、青铜、黄铜。





飞机制造业和铝合金汽车车轮制造商在N组占主要地位。

虽然每mm3(立方英寸) 需要的功率低,但为获得高金属去除率,仍需要计算所需的最大功率。



加工特性:

- 长切屑材料。

- 如果是合金,则切屑控制相对容易。

- 有色金属 (Al) 具有粘性,需要使用锋利的切削刃。

- 单位切削力:350-700 N/mm2

- 加工ISO N材料需要的切削力及功率,都在有限值范围内。







05-S耐热合金



什么是耐热合金?

- 耐热合金 (HRSA) 包括许多高合金铁、镍、钴或钛基材料。

组:铁基、镍基、钴基

工况:退火,固溶热处理,时效处理,辊轧,锻造,铸造。

特性:

- 更高的合金含量 (钴高于镍) 可确保更好的耐热性、更高的抗拉强度和更高的耐腐蚀性。



加工困难的S组材料主要应用在航空航天、燃气轮机和发电机行业。

范围较宽,但通常会存在高切削力。



加工特性:

- 长切屑材料。

- 切屑控制困难 (锯齿状切屑)。

- 对于陶瓷需要使用负前角,对于硬质合金需要使用正前角。

- 单位切削力:

对于耐热合金:2400–3100 N/mm2

对于钛合金:1300-1400 N/mm2

- 需要的切削力和功率很高。

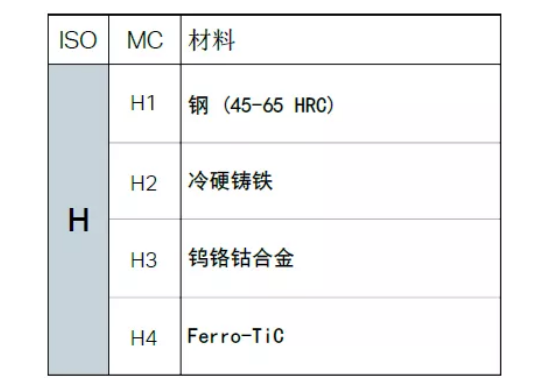

06-H淬硬钢



什么是淬硬钢?

- 从加工的角度看,淬硬钢是最小的一个分组。

- 该分组包含硬度>45–65 HRC的调质钢。

- 通常,被车削的硬零件的硬度范围一般在55–68 HRC之间。





H组中的淬硬钢应用在各种行业,如汽车行业及其分包商,以及机器制造业和模具业务。

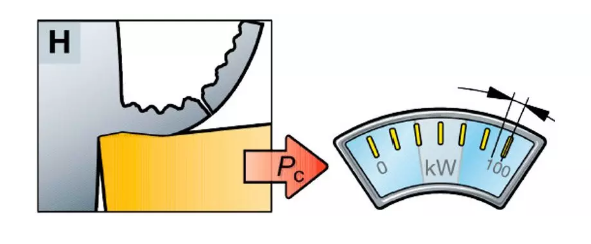

通常是连续的、红光炽热的切屑。这种高温有助于降低kc1值,对于帮助解决应用难题很重要。



加工特性:

- 长切屑材料。

- 相对好的切屑控制。

- 要求负前角。

- 单位切削力:2550-4870 N/mm2

- 需要的切削力和功率很高。







上一篇:加长钻头、深孔麻花钻-深孔加工的最佳方案
下一篇:丝锥和钻头的参数对照表


联系电话

0511-83753393


地址:江苏省镇江市东郊儒里开发区
联系人:朱俊庆  13615279128
E-mail:yzluguoshun.com@126.com
传真:0511-83756498

扫一扫,手机官网

微信公众号

网站首页  |   公司简介  |   产品中心  |   生产设备  |   新闻中心  |   联系我们


镇江市正大工具有限公司 版权所有
苏ICP备11051298号
